Тестирование тепловизионных камер для поиска скрытых коммуникаций: методы и практическое применение

Введение в проблему обнаружения скрытых коммуникаций

В современном строительстве и ремонте часто возникают задачи по обнаружению скрытых коммуникаций внутри стен — трубопроводов, электропроводки, отопительных систем и вентиляции. Наличие информации о точном расположении этих инженерных систем особенно важно при проведении ремонтных работ, реконструкции зданий и диагностике повреждений.

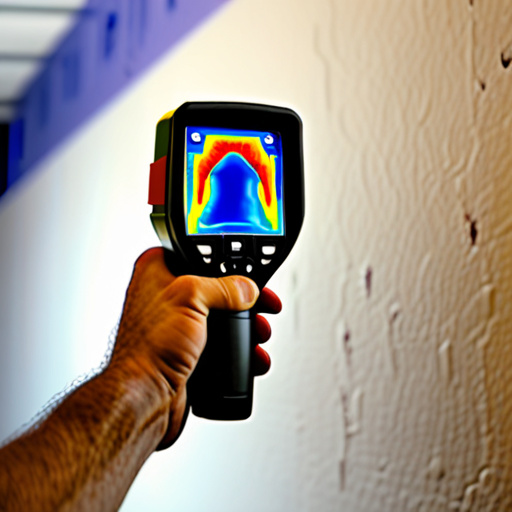

Одним из эффективных инструментов для неразрушающего обследования является тепловизионная камера. Она позволяет визуализировать температурные аномалии на поверхностях стен, которые могут указывать на наличие скрытых коммуникаций.

Принципы работы тепловизионных камер при обнаружении коммуникаций

Тепловизионные камеры фиксируют инфракрасное излучение, излучаемое объектами в диапазоне тепловых волн. Благодаря этому, инженер может увидеть тепловую карту поверхности стены. При этом коммуникации, такие как трубы с горячей водой или с электрическим током, создают температурные градиенты или пятна на изображении.

Основные принципы действия:

• Распределение температуры: Металлические трубы или кабели проводят тепло и проявляются на тепловизоре как участки с отличающейся температурой.
• Контраст с фоном: Если температура коммуникации отличается от температуры стены, контраст позволяет заметить их местоположение.
• Влияние времени суток и погодных условий: Для качественного анализа важно учитывать внешние температурные факторы.

Процесс тестирования тепловизионных камер

Подготовительный этап

Перед началом тестирования камеры необходимо обратить внимание на следующие параметры:

• Диапазон температур измерения.
• Разрешающая способность сенсора.
• Угол обзора объектива.
• Калибровка камеры и возможность настройки беспроводных параметров.

Методы тестирования

Выделяют несколько подходов к тестированию тепловизионных камер на предмет их эффективности в обнаружении скрытых коммуникаций:

1. Испытание на эталонных стенах. Создаются специальные модели стен с встроенными элементами коммуникаций различного типа — трубами из металла и пластика, кабелями, воздуховодами. Камера тестируется на их идентификацию.
2. Тесты на реальных объектах. Камеру применяют к зданиям, где уже известно расположение коммуникаций (например, по проектной документации)
3. Оценка точности и воспроизводимости. Выполняется повторное сканирование одних и тех же участков с целью оценки стабильности результатов.

Ключевые технические характеристики для оценки

Практические примеры использования тепловизионных камер

Пример 1: Обнаружение протечки в скрытом трубопроводе

В одном из жилых домов при ремонте стен с помощью тепловизора удалось обнаружить локальную температурную аномалию, которая не соответствовала стандартному распределению температуры. Впоследствии выяснилось, что именно в этом месте произошла скрытая протечка горячей воды. Использование тепловизионного сканирования позволило минимизировать разрушающие работы и быстро устранить проблему.

Пример 2: Обнаружение скрытой электропроводки

В офисном здании специалистов электробезопасности вызвали для выявления мест проведения кабелей. С помощью тепловизионной камеры удалось определить прогревы в стенах, связанные с протеканием тока или наложением кабелей, что упростило последующую реконструкцию без повреждений конструкции.

Статистика эффективности тепловизионного обследования

Советы специалистов

«Для эффективного использования тепловизионных камер важно не только обладать качественным оборудованием, но и правильно подготовить объект исследования — оптимально выбрать время суток и температурные условия, а также проанализировать предварительные данные о конструкции стены. Без комплексного подхода риски ошибочной интерпретации повышаются.»

Рекомендации при тестировании и использовании камер

• Проводить обследование при разнице температур между коммуникацией и стеной не менее 3-5°C для лучшего контраста.
• Использовать камеры с высокой чувствительностью (<50 мК) для обнаружения мелких или малотемпературных коммуникаций.
• Не полагаться только на тепловизор — применять его вместе с другими методами контроля (например, акустическими датчиками или рентгенографией) для подтверждения результатов.
• Регулярно обновлять и калибровать оборудование, чтобы сохранять высокий уровень точности.

Заключение

Тепловизионные камеры сегодня являются одним из наиболее востребованных и эффективных средств для неразрушающего обнаружения скрытых коммуникаций в стенах. Тестирование таких устройств позволяет оценить их точность, чувствительность и пригодность к решению конкретных задач. Несмотря на ряд ограничений, таких как зависимость от разницы температур и специфики строительных материалов, правильный выбор и грамотное применение тепловизора значительно упрощают процесс диагностики и уменьшают риски повреждения объекта.

Профессионалы рекомендуют комплексный подход — объединение тепловизионного анализа с другими методами обследования, а также тщательную подготовку условий для исследований.

«Тепловизионная диагностика — это не магия, а инструмент, эффективность которого зависит от подготовки и компетенции специалиста. Инвестируя в качественное оборудование и обучение персонала, можно значительно повысить надежность и скорость поиска скрытых коммуникаций.»
